TDMA 모델에서 각 노드별로 자원 할당 크기를 사전에 지정하지 않고, 동적 할당("TDMA 자원 할당" 참조)을 사용하여도 트래픽이 정상적으로 전달됨을 살펴보기로 하자. 다음 그림은 이를 확인하기 위한 TDMA 예제망 구조를 보인 것이며, "TDMA 예제(1) - 균등 고정 할당"의 예제망 구조와 동일하다.

TDMA 프로파일로는 Default를 사용하였으며, 고정 할당되는 슬롯의 수는 STA_1, STA_2, STA_3, STA_4 노드 모두 0으로 설정하였다.
시뮬레이션을 수행한 후, 각 노드에서 할당받은 프레임당 슬롯수를 살펴보면 다음 그림과 같다. 노드별  슬롯 할당 수를 지정해주지 않았지만 노드별로 슬롯 할당이 이루어지고 있으며, 특히 100초 ~ 300초 구간의 STA_3 노드처럼 특정 시간대에 전송해야할 트래픽이 많은 노드에 슬롯이 더 많이 할당된 것을 알 수 있다.

STA_1 노드에서 STA_2 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_1 노드에서 발생한 트래픽이 STA_2 노드로 모두 전달되었음을 보여준다.

STA_3 노드에서 STA_4 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_3 노드에서 발생한 트래픽(200Kbps)도 STA_4 노드로 모두 전달되었음을 보여준다.

라우팅 프로토콜 성능 분석에 있어 중요한 결과 항목 중의 한가지는 라우팅 테이블 수렴 시간(Convergence Time)이다. 이는 네트워크 토폴로지에 변경이 발생(또는, 최초 가동)되었을 때 이 정보를 라우팅 테이블에 반영 완료하는데 걸리는 시간을 의미한다.
OSPF의 Global Statistics 결과 항목들을 보면 다음 그림과 같이 "Network Convergence Activity" 항목과 "Network Converence Duration (sec)" 항목을 볼 수 있다.

얼핏 보기에는 "Network Convergence Activity"와  "Network Convergence Duration" 결과값만 측정하면 OSPF 라우팅 테이블 갱신 활동이 수행된 시간과 라우팅 테이블이 완성(안정화)되는데 걸린 시간을 쉽게 알 수 있을 것처럼 생각된다. 하지만, 이 두 결과 항목은 우리가 일반적으로 생각하는 라우팅 테이블 수렴 시간(Convergence Time)과는 약간 의미가 다르므로 결과값 해석시 주의가 필요하다.

"Network Convergence Activity"와  "Network Convergence Duration" 결과값은 별도의 메커니즘을 통해 계산되는 것은 아니며, 각 노드의 OSPF "Router Convergence Activity"와 "Router Convergence Duration (sec)" 결과 항목값이 취합되어 기록된 것이다.  Node Statistics의 OSPF 그룹에 속한 "Router Convergence Activity" 결과 항목에 대한 설명을 살펴보면 다음과 같다.
Convergence activity가 없는 구간에서는 0, 있는 구간에서는 1이 기록된다는 것을 알 수  있다. (Convergence acvitity란 LSA 수신/생성을 의미한다.)
==================================================
Records a square wave alternating between ordinates 0 and 1. It is 0 during the time interval in which no sign of convergence activity is detected; it is 1 during the time interval in which there are signs of convergence activity.
==================================================

역시 Node Statistics의 OSPF 그룹에 속한 "Router Convergence Duration (sec)" 결과 항목에 대한 설명을 살펴보면 다음과 같다.
OSPF 라우팅 테이블이 수렴하는데 걸린 시간이 기록되며, 이 때의 수렴 시간(Convergence Time)이란 첫 번째 Convergence activity 발생시점으로부터 해당 convergence activity 이후 일정 간격 동안 convergence activity가 없는 특정 convergence activity 발생시점까지의 경과시간을 의미한다는 것을 알 수 있다.
==================================================
Records the time it takes the OSPF routing table on this router to convergence.
The convergence time is the time elapsed since a first sign of convergence activity occurs (initially, or with each new disturbance) until the a sign of convergence activity occurs that is followed by a certain interval of no convergence activity.
In this case, we take a sign of convergence activity to mean a recomputation of the OSPF routing table.
==================================================

여기에서 주목해야 할 점은 "일정 간격"이라는 표현이다. 즉, 해당 convergence activity 이후 "영원히" convergence activity가 없는 마지막 convergence activity까지의 경과시간이 아니라, 해당 convergence activity 이후 "일정 간격" 동안 convergence activity가 없는 특정 convergence activity까지의 경과시간이라는 것이다.
간혹 이 사실을 간과하고 네트워크 토폴로지 변경(혹은 최초 가동)으로부터 기인한 라우팅 테이블 갱신이 완전히 끝나는 OSPF 수렴 시간을 측정하는 용도로 "Convergence Duration" 결과값을 사용하면 엉뚱한 값을 측정하게 될 수도 있다.

GRP는 목적지 노드까지 전달 가능한 것으로 확인된 경로를 사용하여 다음 홉을 결정하는 것이 아니라, 쿼드런트("GRP 쿼드런트" 및 "GRP 쿼드런트 레벨" 참조) 개념을 기반으로 가장 거리가 짧을 것으로 예상되는 경로상에 위치한 노드를 다음 홉으로 사용한다. 따라서, 데이터 패킷을 전달받은 중간 노드에서 실제로는 목적지 노드로 전달할 경로가 존재하지 않거나, 적절한 경로를 찾을 수 없는 경우도 발생한다. 이런 경우에 데이터 패킷을 폐기하지 않고 다른 경로를 찾도록 하는 기능이 Backtrack이다.

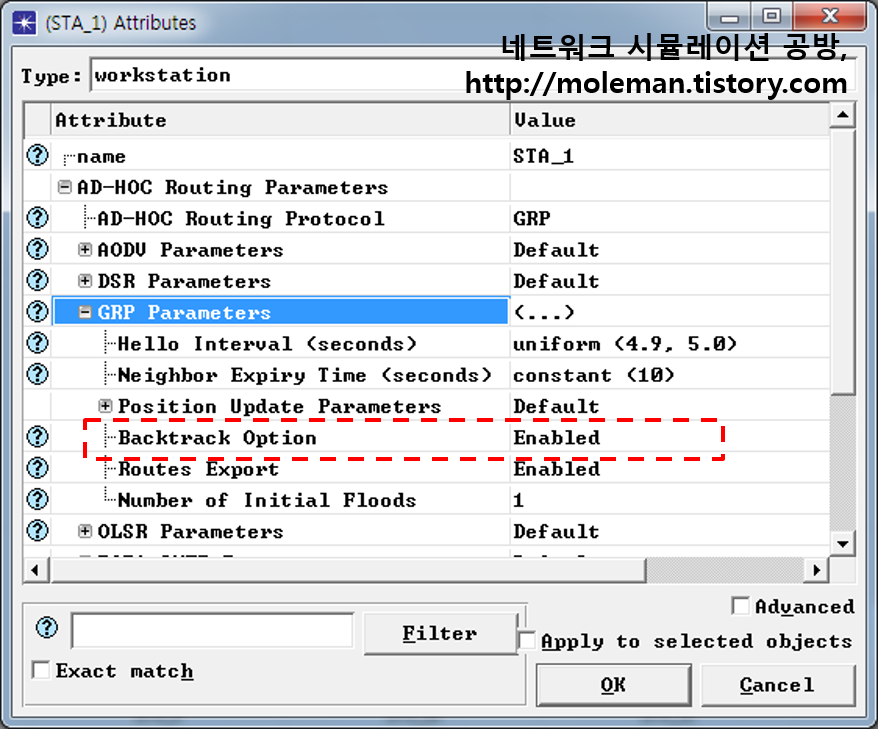

GRP의 Backtrack 기능은 노드 속성편집창에서 활성화/비활성화 여부를 설정할 수 있다.
