TDMA 모델에서 각 노드별로 자원 할당 크기를 사전에 지정하지 않고, 동적 할당("TDMA 자원 할당" 참조)을 사용하여도 트래픽이 정상적으로 전달됨을 살펴보기로 하자. 다음 그림은 이를 확인하기 위한 TDMA 예제망 구조를 보인 것이며, "TDMA 예제(1) - 균등 고정 할당"의 예제망 구조와 동일하다.
TDMA 프로파일로는 Default를 사용하였으며, 고정 할당되는 슬롯의 수는 STA_1, STA_2, STA_3, STA_4 노드 모두 0으로 설정하였다.

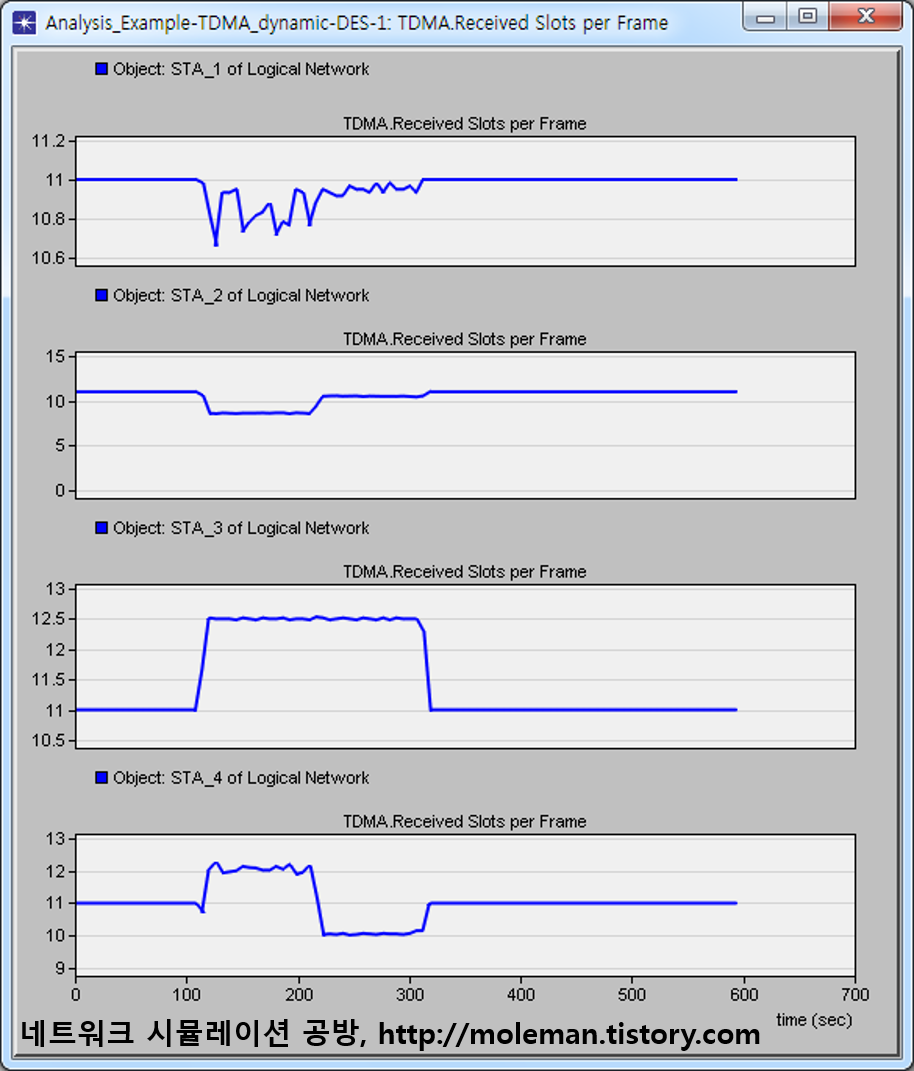

시뮬레이션을 수행한 후, 각 노드에서 할당받은 프레임당 슬롯수를 살펴보면 다음 그림과 같다. 노드별 슬롯 할당 수를 지정해주지 않았지만 노드별로 슬롯 할당이 이루어지고 있으며, 특히 100초 ~ 300초 구간의 STA_3 노드처럼 특정 시간대에 전송해야할 트래픽이 많은 노드에 슬롯이 더 많이 할당된 것을 알 수 있다.

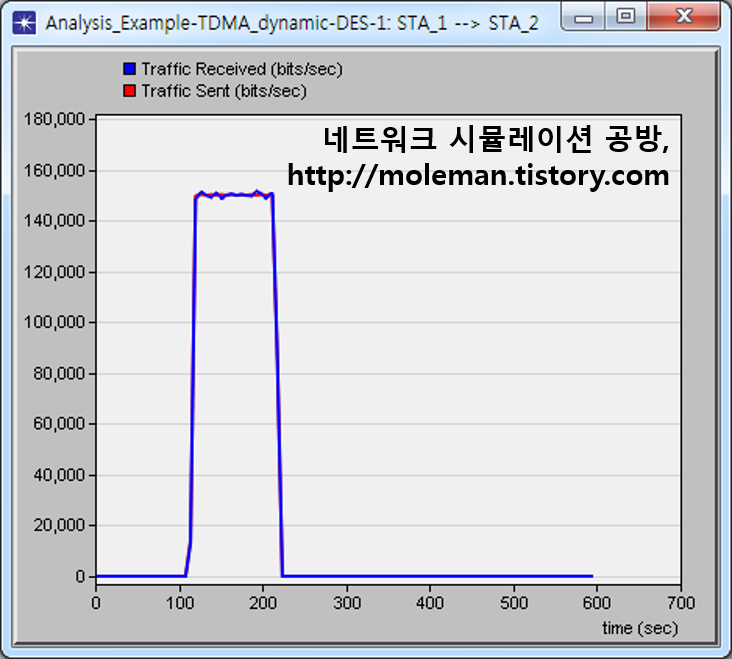

STA_1 노드에서 STA_2 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_1 노드에서 발생한 트래픽이 STA_2 노드로 모두 전달되었음을 보여준다.

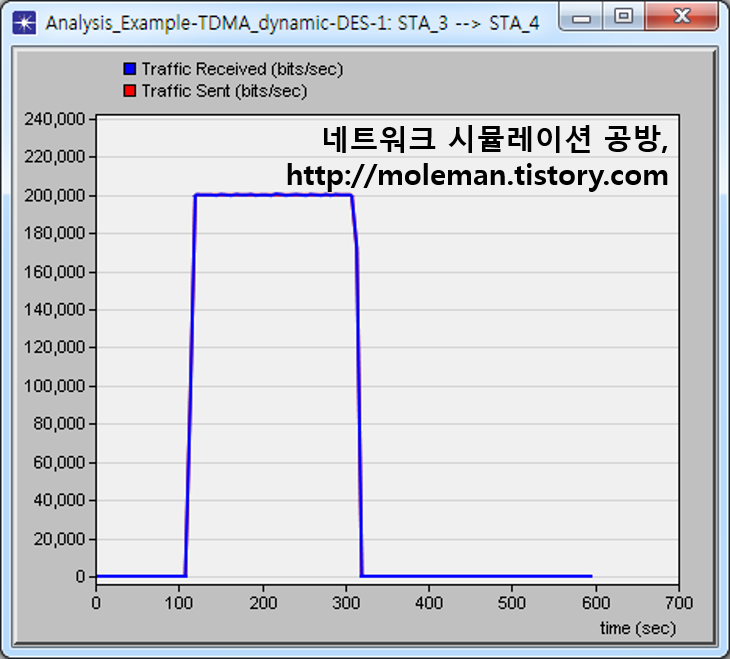

STA_3 노드에서 STA_4 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_3 노드에서 발생한 트래픽(200Kbps)도 STA_4 노드로 모두 전달되었음을 보여준다.
