TDMA 네트워크에는 각 멤버 노드들에 대한 자원 할당을 제어하는 네트워크 제어기(Network Controller)가 필요하다. Riverbed(OPNET) Modeler TDMA 모델에서는 별도의 제어기 노드 모델을 사용하지 않으며, 모든 TDMA 노드는 네트워크 제어기로 사용될 수 있다.

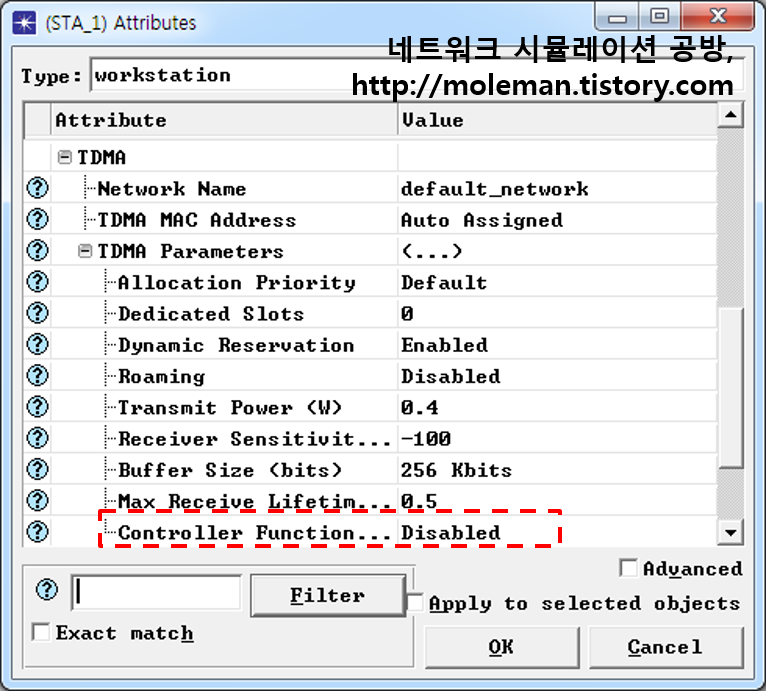

어느 노드가 네트워크 제어기로 동작할지의 여부는 사용자 설정에 따른다. 다음 그림은 사용자가 TDMA 네트워크 제어기 동작 여부를 설정할 수 있도록 Riverbed(OPNET) Modeler에서 제공하는 속성 설정창을 보인 것이다. 하나의 TDMA 네트워크에는 한개의 네트워크 제어기만 동작하여야 하며, 복수 개의 네트워크 제어기가 동작하도록 설정해서는 안된다.
네트워크 제어기는 멤버 노드들에 대한 자원 할당을 제어하는 것외에 중계 역활도 수행한다. 네트워크 제어기 노드는 목적지가 자신이 아닌 데이터 패킷이 수신되면 다른 멤버 노드들이 받아볼 수 있도록 이를 다시 TDMA 네트워크로 재전송한다.
