ospf_interface_v2 프로세스 모델에서 DR 선출이 필요없는 경우와 DR 선출이 필요한 경우에 대한 스테이트 천이 과정은 "OSPF 인터페이스 프로세스(2) - 천이 순서"에서 살펴보았다. 이번에는 시뮬레이션 수행시에 실제로 이 분석 결과대로 천이가 일어나는지 ODB(OPNET Debugger)의 Show Animation 기능("무선망에서의 패킷 전송 애니메이션 보기" 참조)을 통해 확인해보도록 하자.

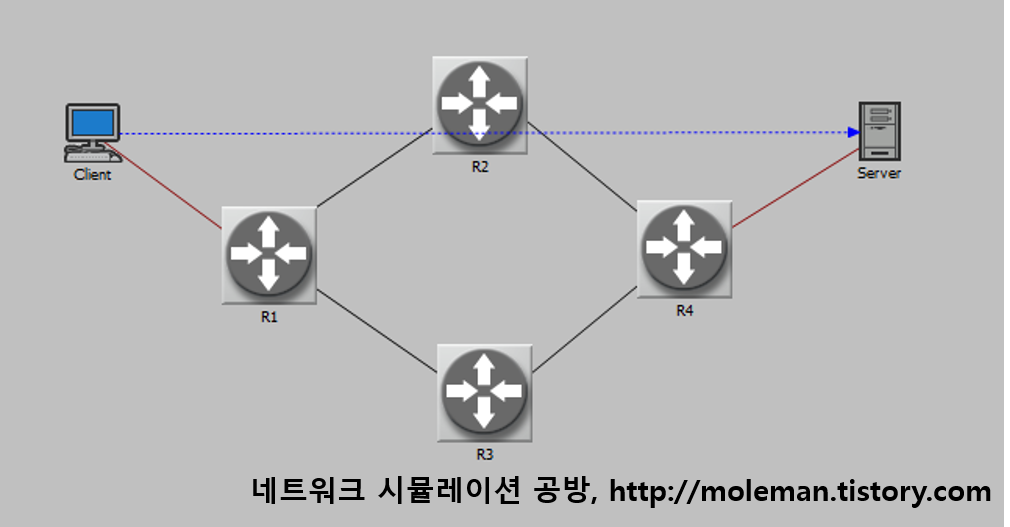

다음 그림은 DR 선출이 필요없는 경우의 스테이트 천이 애니메이션을 보기 위해 "OSPF 라우팅 예제"에서 사용한 시나리오를 활용한 예제망 구조를 나타낸 것이다.




R1 노드에서 R2 노드와 연결된 인터페이스를 담당하는 ospf_interface_v2 프로세스의 스테이트 천이 애니메이션을 살펴보면 다음 영상과 같다. Down -> Point-to-Point 스테이트 순서로 천이하는 것을 확인할 수 있다.





동일한 링크를 사용하는 R2 노드에서 R1 노드와 연결된 인터페이스의 스테이트 천이 애니메이션을 살펴보면 다음 영상과 같다. R1 노드에서와 마찬가리로 Down -> Point-to-Point 스테이트 순서로 천이하는 것을 확인할 수 있다.

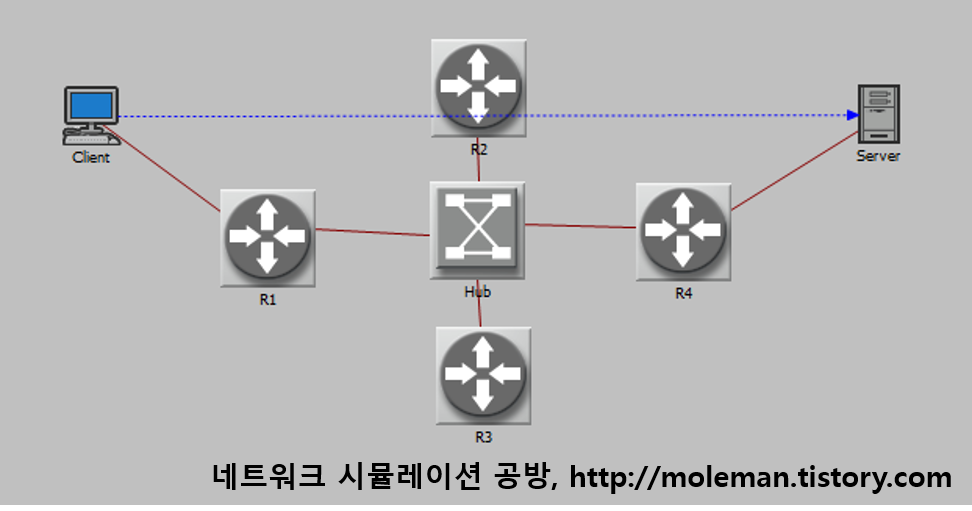

다음 그림은 DR 선출이 필요한 경우의 스테이트 천이 애니메이션을 보기 위해 "OSPF DR(1) - 라우터 상태"에서 사용한 시나리오를 활용한 예제망 구조를 나타낸 것이다.




R1 노드에서 Hub 노드와 연결된 인터페이스를 담당하는 ospf_interface_v2 프로세스의 스테이트 천이 애니메이션을 살펴보면 다음 영상과 같다. Down -> Wating -> Calc DR -> DR Other 스테이트 순서로 천이하는 것을 확인할 수 있다.




R2 노드에서 Hub 노드와 연결된 인터페이스의 스테이트 천이 애니메이션을 살펴보면 다음 영상과 같다. Down -> Wating -> Calc DR -> DR Other 스테이트 순서로 천이하는 것을 확인할 수 있다.




R3 노드에서 Hub 노드와 연결된 인터페이스의 스테이트 천이 애니메이션을 살펴보면 다음 영상과 같다. Down -> Waiting -> Clac DR -> DR Other -> Calc DR -> Backup 스테이트 순서로 천이하는 것을 확인할 수 있다.




R4 노드에서 Hub 노드와 연결된 인터페이스의 스테이트 천이 애니메이션을 살펴보면 다음 영상과 같다. Down -> Waiting -> Calc DR -> DR 스테이트 순서로 천이하는 것을 확인할 수 있다.







이러한 천이 과정은 모두 "OSPF 인터페이스 프로세스(2) - 천이 순서"에서 살펴본 내용과 일치하는 것이다.
