OSPF에서 인터페이스는 Down, Loopback, Waiting, Point-to-point, DR Other, Backup, DR 상태중 하나의 상태를 가지며[1, 2], "OSPF DR(1) - 라우터 상태"에서 살펴본 것처럼 Riverbed(OPNET) Modeler OSPF 모델에서도 인터페이스 상태 변화/관리 기능을 제공한다.

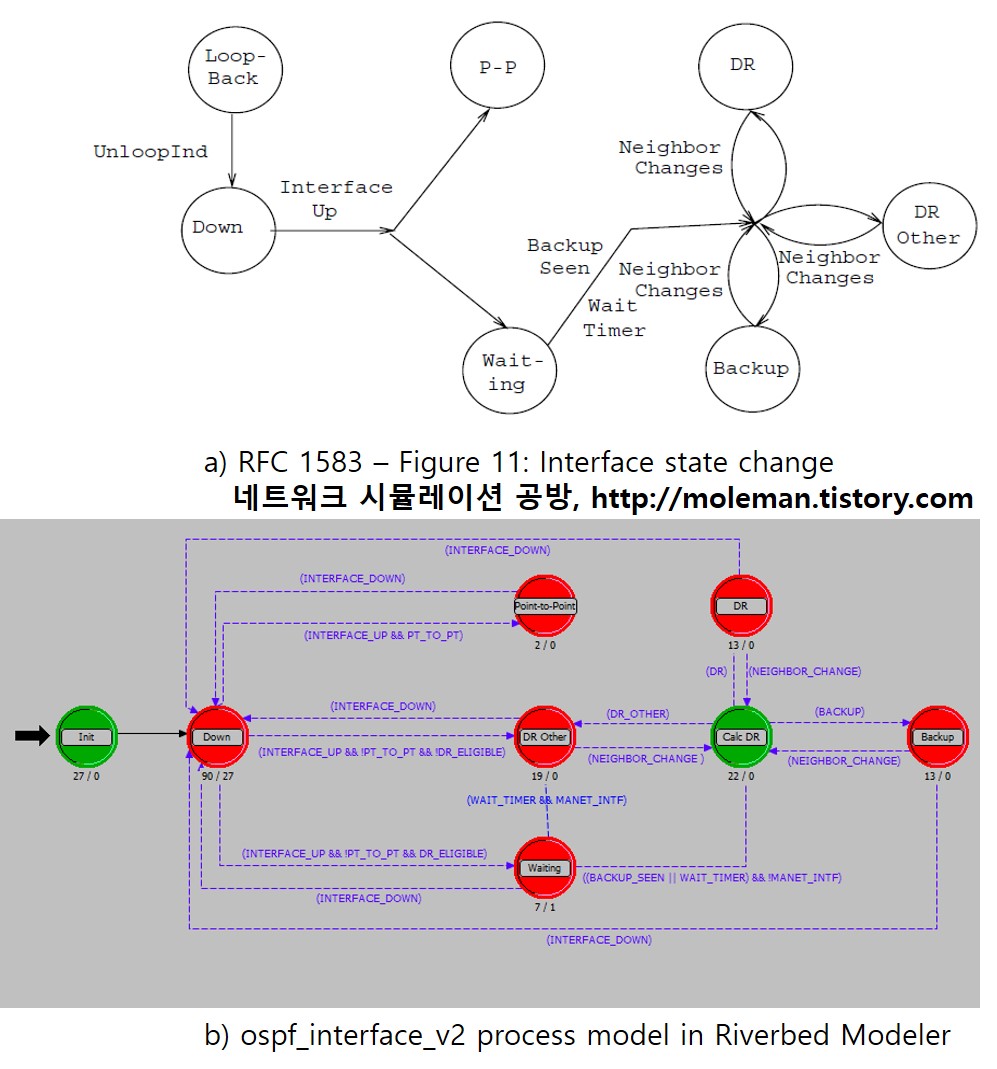

다음 그림은 표준[2]에 기술된 인터페이스 상태 변화도와 Riverbed(OPNET) Modeler OSPF 모델에 구현된 해당 프로세스 모델(ospf_interface_v2, "OSPF 프로세스 모델 구조" 참조)의 state diagram을 비교하여 나타낸 것이다.
비교해보면 Backup 스테이트와 DR Other 스테이트의 위치가 변경된 것과, Riverbed(OPNET) Modeler에는 Loopback 스테이트가 없다는 점을 제외하면 두 그림은 동일하다. 따라서, 표준 문서[1, 2]의 내용만 잘 이해하면 Riverbed(OPNET) Modeler 프로세스 모델의 동작은 쉽게 짐작할 수 있다.

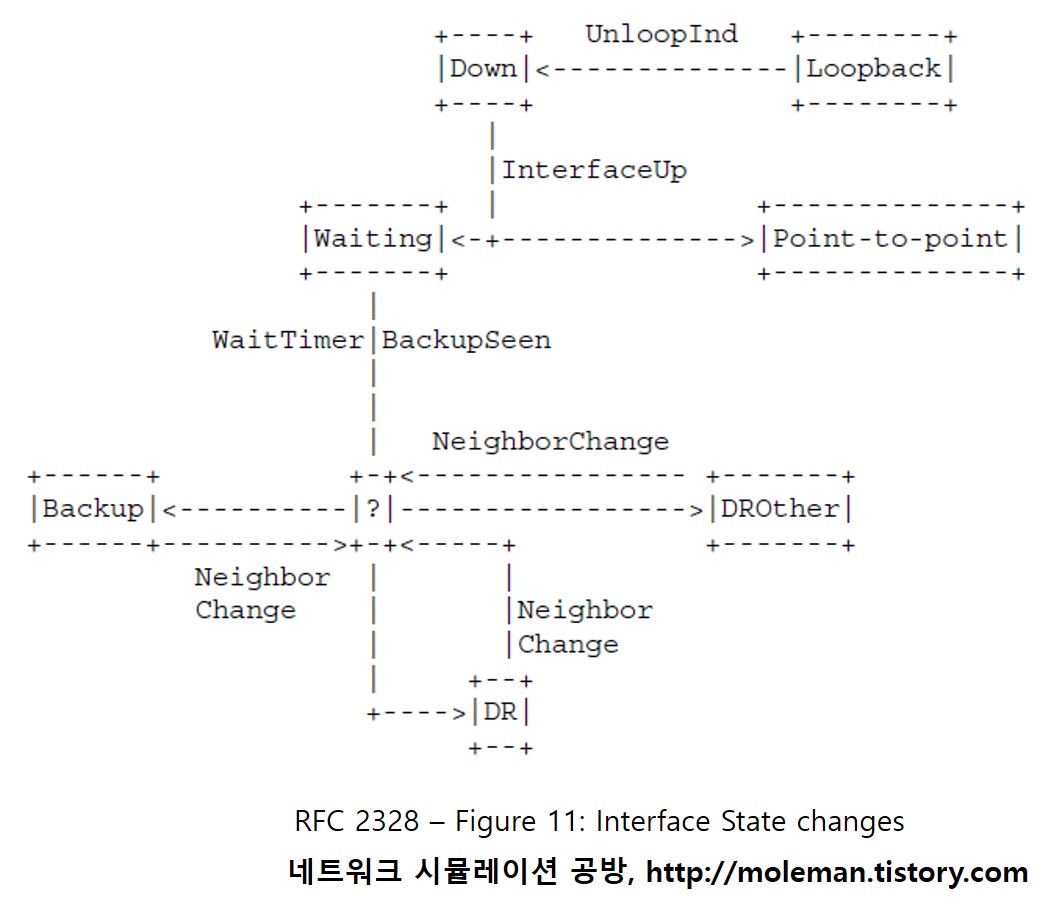

다만, 여기에서는 이해를 돕기 위하여 예전 표준[2]에 포함된 그림을 비교에 사용하였다. 다음 그림은 최신 표준[1]에 포함된 그림을 보인 것인데, 형태만 다를뿐 실제 내용은 동일하다.
[1] RFC 2328, "OSPF Version 2", IETF, April 1998.
[2] RFC 1584, "OSPF Version 2", IETF, March 1994.
