OSPF NBMA 모드에서의 이웃 정보 설정

NBMA(Non-Broadcast Multi-Access) 네트워크에서는 OSPF가 NBMA 모드로 동작할 수 있음을 "OSPF NBMA 모드"에서 살펴보았다. OSPF가 NBMA 모드로 동작하기 위해서는 이웃 라우터들에 대한 정보가 필요하며[1], 실 장비에서는 neighbor 명령어를 통해 설정된다[2, 3].
NBMA 네트워크에서 브로드캐스팅을 통해 이웃 라우터를 발견할 수 없는 것은 모든 라우터에 해당하므로, 이웃 정보 설정은 원칙적으로 모든 라우터에서 해주어야 한다. 하지만, 어느 라우터가 DR로 선출될지 미리 알고 있다면("OSPF DR(2) - Router Priority" 참조), DR로 선출될 라우터에만 이웃 정보 설정을 해주어도 NBMA 모드로 동작하는 것이 가능하다.

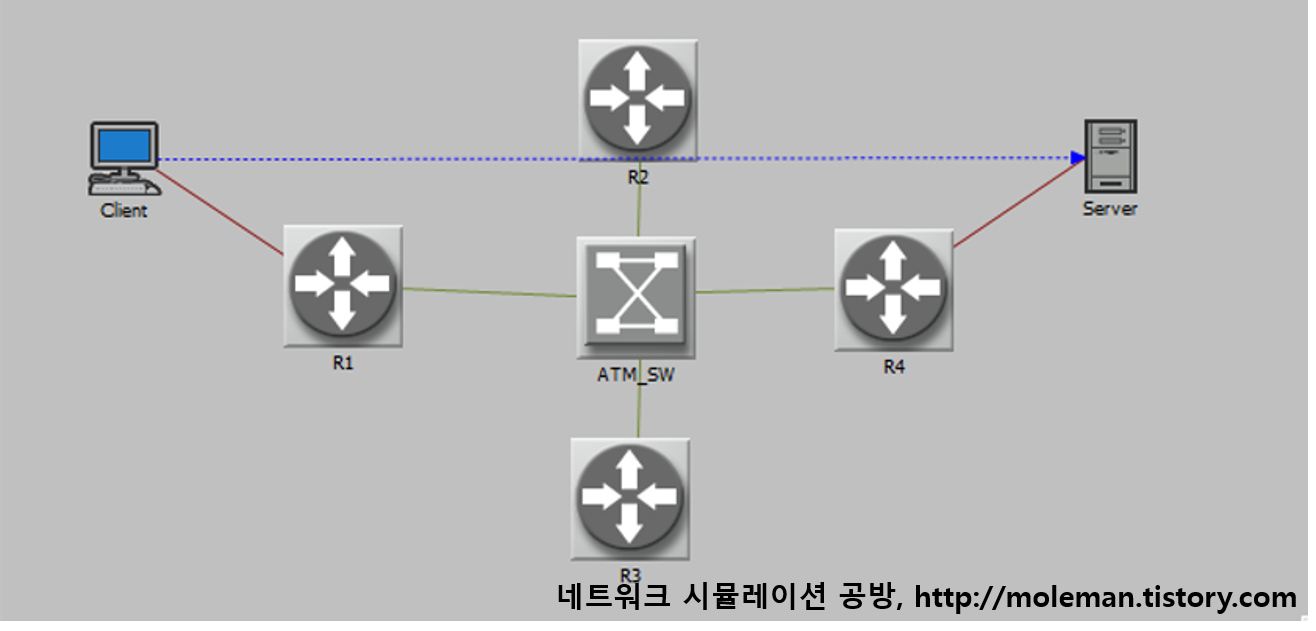

다음은 이를 확인하기 위하여 "OSPF NBMA 모드"에서 사용한 시나리오를 수정하여 작성한 시험망 구조이다. R2 노드의 Neighbor List만 남겨두고, R1, R3, R4 노드의 Neighor List 정보는 모두 삭제하였으며, Priority를 조절하여 R2 노드가 DR로 선출되도록 하였다.

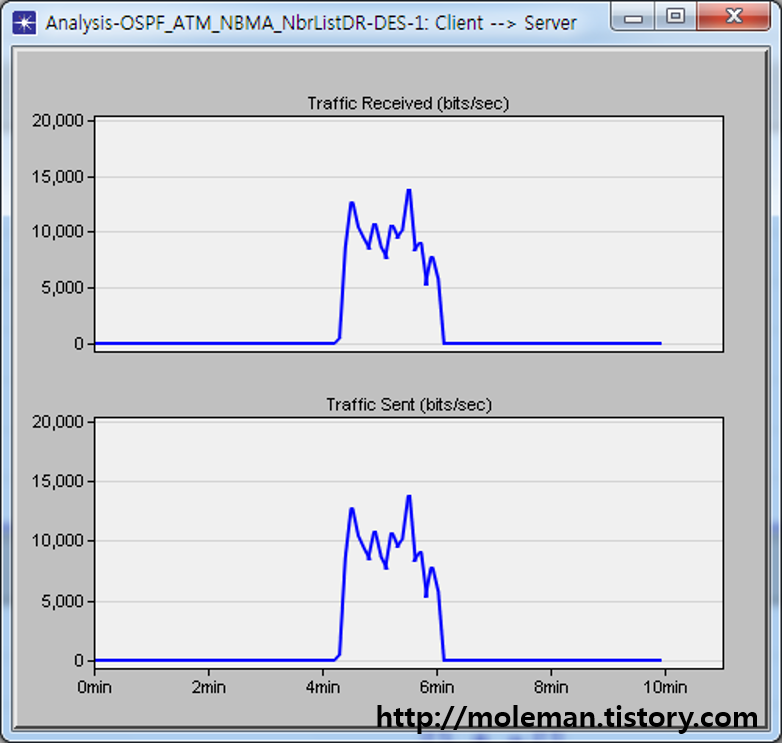

Client 노드에서 Server 노드로 향하는 트래픽의 송/수신량을 살펴보면 다음과 같다. Client 노드에서 Server 노드로 트래픽이 잘 전달되고 있음을 확인할 수 있다.

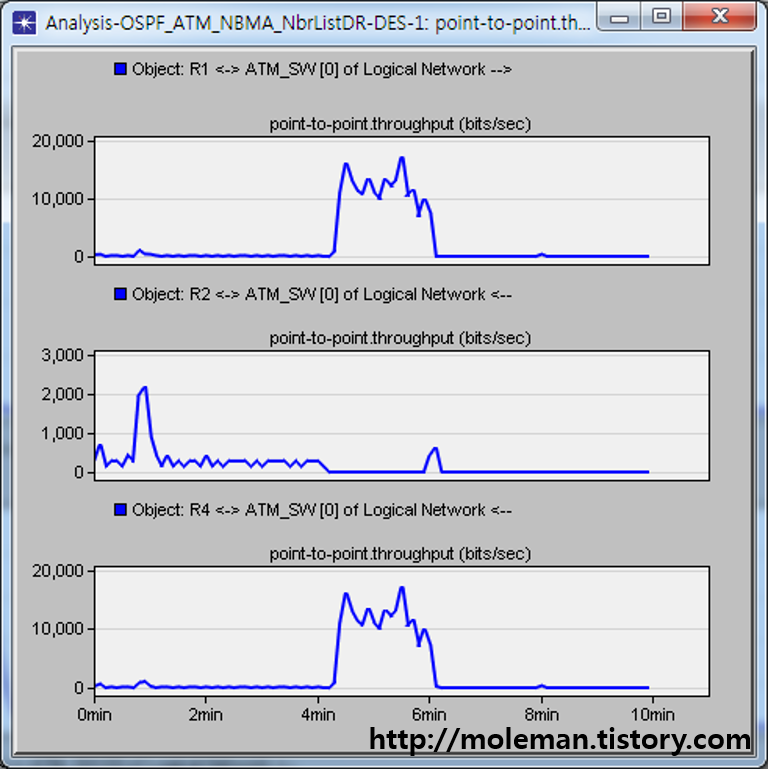

Neighbor List를 R2 노드에만 설정해주었다고해서, 이 트래픽이 R2 노드를 거쳐서 전달되는 것이 아니라는 것은 다음 그림처럼 R1 노드에서 ATM_SW 노드로 전달되는 트래픽과, AMT_SW 노드에서 R2, R4 노드로 전달되는 트래픽을 비교해보면 명확하게 알 수 있다.





[1] RFC 2328, "OSPF Version 2", IETF, Apr. 1998.
[2] http://www.cisco.com/c/en/us/support/docs/ip/open-shortest-path-first-ospf/13690-18.html
[3] http://egloos.zum.com/light99/v/5159722
