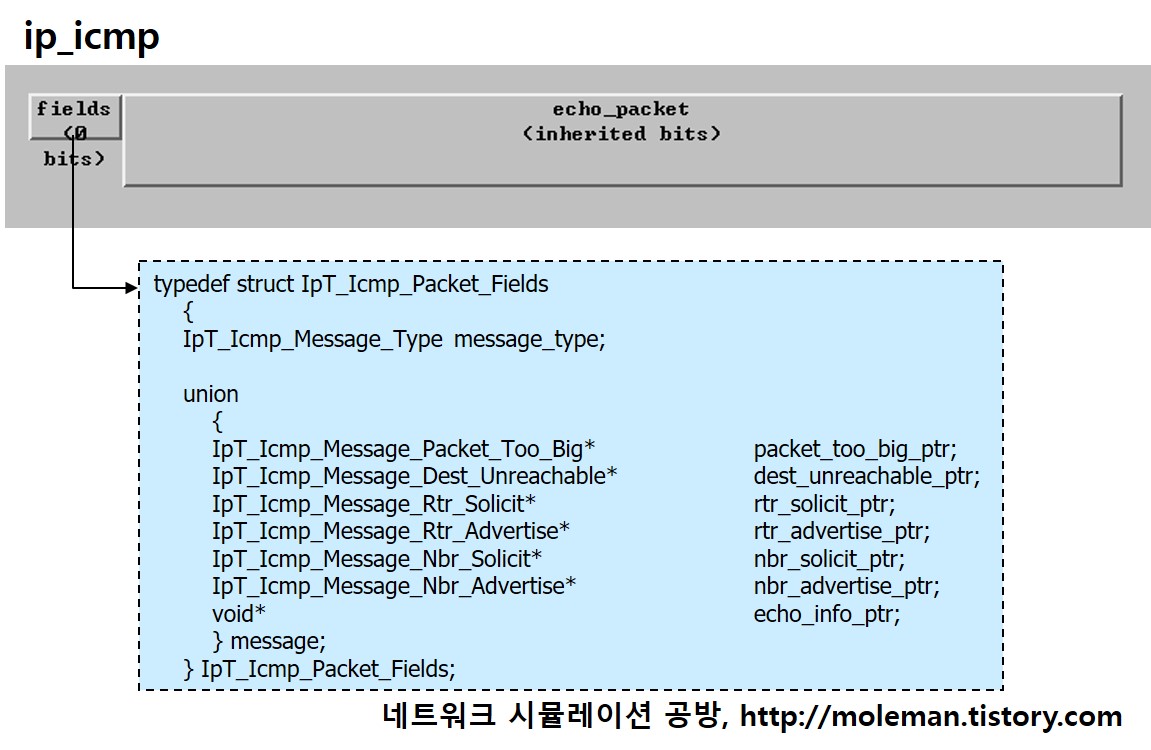

다음 그림은 Riverbed(OPNET) Modeler ICMP 모델에서 사용하는 패킷 포맷과 fields 필드에 실리는 정보를 나타낸 것이다.
ip_icmp 패킷은 ICMP 메시지를 위한 컨테이너 패킷이며, 실제 ICMP 메시지는 echo_packet 필드에 실린다. 어떤 ICMP 메시지가 실려있는지는 fields 필드에 실려있는 IpT_Icmp_Packet_Fields 구조체의 message_type 정보를 통해 구분할 수 있다. 이러한 구조는 다양한 ICMP 메시지들을 공통으로 사용하는 단일 ICMP 패킷을 통해 처리하기 위한 의도인 것으로 생각된다.
하지만, "ip_icmp 프로세스 모델"에서 살펴보았듯이 Riverbed(OPNET) Modeler 18.0.3 버전("Riverbed Modeler 18.0.3 발표" 참조)에서는 ICMP 메시지들[1, 2]중 Echo/Echo Reply 메시지만 사용되므로, 실제적으로는 이 구조가 특별한 의미를 가지지 못하고 사용자들에게 혼란을 주는 면이 있다.
[1] RFC 792, "Internet Control Message Protocol", IETF, 1981.
[2] https://en.wikipedia.org/wiki/Internet_Control_Message_Protocol
