OSPF 수렴 시간 (2) - Convergence Duration 예제

Riverbed(OPNET) Modeler OSPF 모델에서 제공하는 "Convergence Activity"와 "Convergence Duration"의 의미에 대해서는 "OSPF 수렴 시간 (1) - Convergence Duration"에서 살펴보았다. 이번에는 예제를 통해 실제 시뮬레이션에서 어떤 결과값이 측정되는지 살펴보기로 하자.

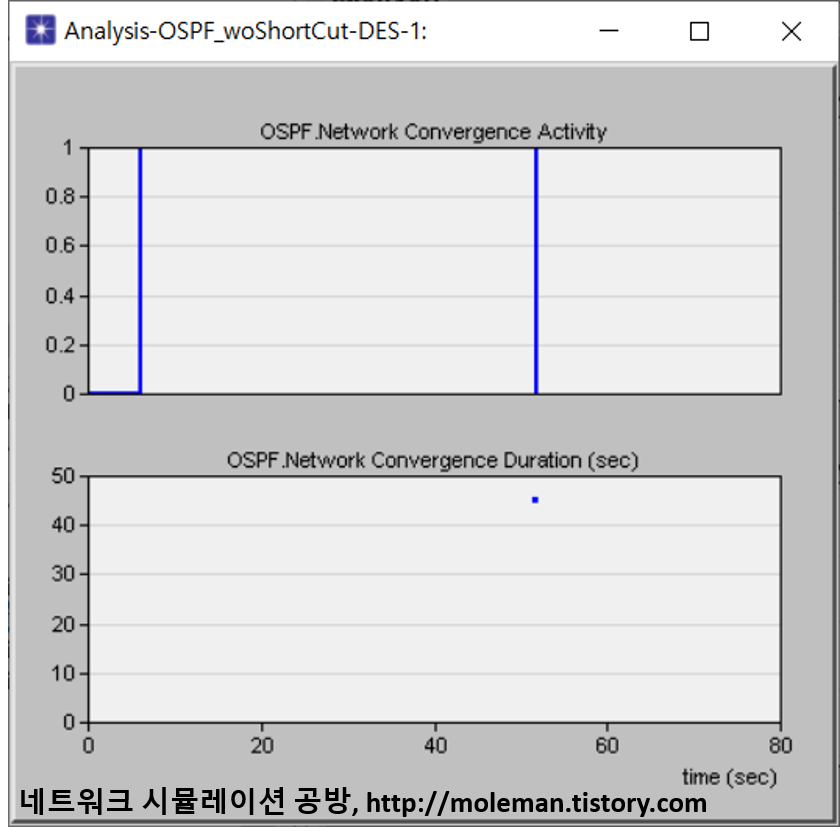

다음은 "OSPF 라우팅 예제"의 예제망에서 측정된 "Convergence Activity"와 "Convergence Duration" 결과값을 보인 것이다.



Convergence가 1번 기록되었는데, convergence activity는 6초대에 시작되어 51초대에 끝났으며 convergence duration은 약 45초로 기록된 것을 알 수 있다. 네트워크가 가동된 후 convergence가 1번만 기록되었으므로 네트워크 개통에서 기인한 OSPF 라우팅 테이블 갱신 완료에 걸린 시간(Convergence time)은 45초로 볼 수 있다.

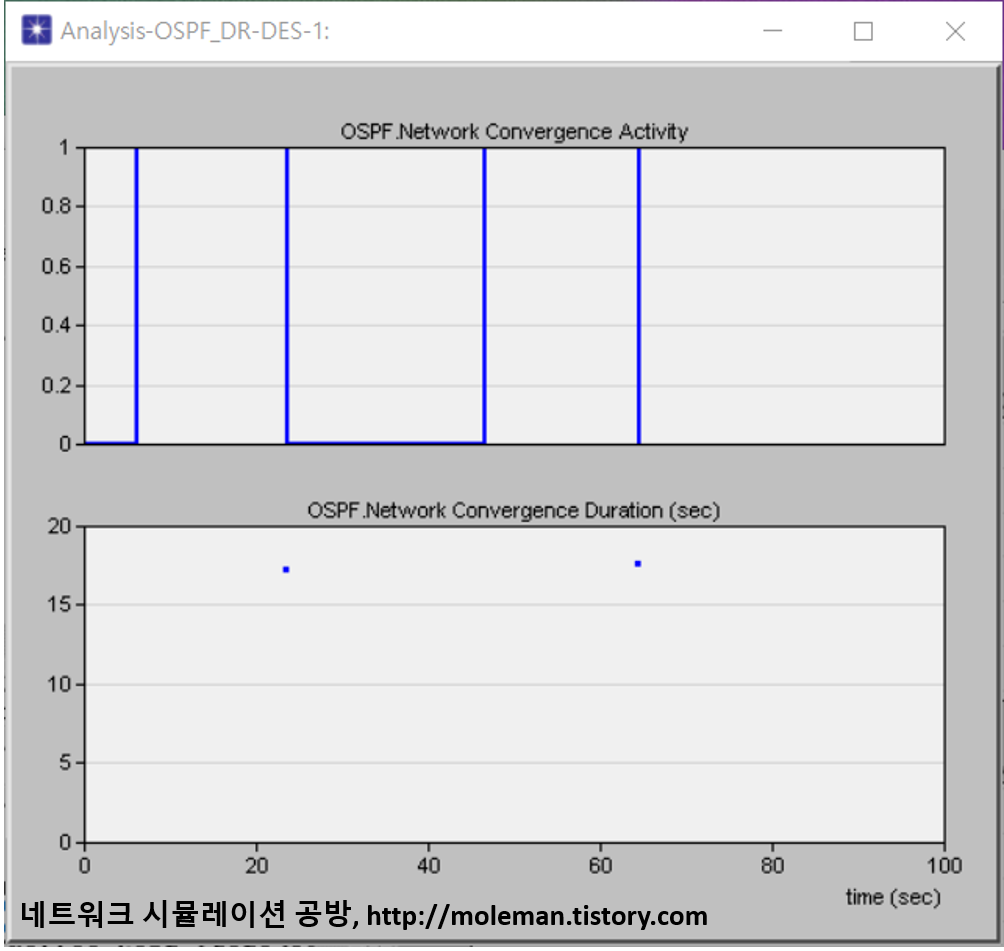

다음은 "OSPF DR(1) - 라우터 상태"의 예제망에서 측정된 "Convergence Activity"와 "Convergence Duration" 결과값을 보인 것이다.



Convergence가 2번 기록되었는데, 첫번째 convergence acvitiy는 6초대에 시작되어 23초대에 끝났고 convergence duration은 약 17초로 기록되었다. 두번쨰 convergence acvitity는 46초대에 시작되어 64초대에 끝났으며, convergence duration은 약 18초로 기록되었다. 네트워크 개통 이후 추가적인 토폴로지 변경은 없으므로 네트워크 개통에서 기인한 OSPF 라우팅 테이블 갱신 완료에 걸린 시간(Convergence time)은 약 58초(6초 ~ 64초)로 보아야 한다. 23초 ~ 46초 구간은 OSPF 라우팅 테이블 갱신이 완료된 것은 아니지만, "일정 간격" 동안 convergence activity가 없는 상태이다.

OSPF Convergence time으로 각각 45초, 58초가 소요된 이유를 구체적으로 설명하는 것은 대단히 복잡한 작업이며, 라우터들간에 송수신된 메시지와 인터페이스 상태 변화등을 상세히 추적해야만 한다. (OSPF 라우터들간에 송수신된 메시지 순서와 메시지간 상관 관계에 대해서는 이후의 글에서 분석해 볼 예정이다.)

네트워크 토폴로지 변경 횟수가 동일하지만 예제망마다 convergence 기록 횟수가 다른 것은 네트워크 토폴로지의 차이와 convergence(일정 시간 간격 동안 라우팅 테이블 갱신이 없는 것) 도달 여부를 판단하는 "일정 시간" 기준값 때문이다.
