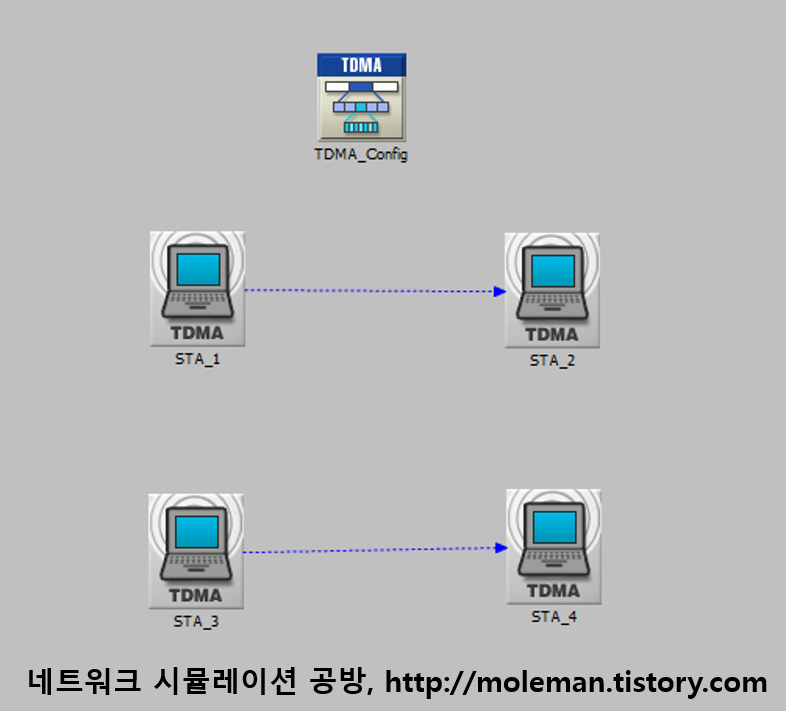

고정 할당 방식에서도 노드별로 슬롯 수를 다르게 할당할 수 있다. 즉, 전송량이 많은 노드에는 슬롯을 많이 할당해주고, 전송량이 작은 노드에는 적게 할당해줄 수 있다. "TDMA 예제(1) - 균등 고정 할당"의 예제에서 STA_3 노드에는 필요한 양보다 작은 수의 슬롯이 할당되었기 때문에, STA_3 노드에서 STA_4 노드로 향하는 트래픽이 제대로 전달되지 못했다. STA_3 노드에 더 많은 슬롯을 할당해주어 이 문제를 해결할 수 있음을 확인해보기로 하자. 다음 그림은 이를 확인하기 위한 TDMA 예제망 구조를 보인 것이며, "TDMA 예제(1) - 균등 고정 할당"의 예제망 구조와 동일하다.
TDMA 프로파일로는 Default를 사용하였으며, 이 때 사용할 수 있는 44개의 데이터 슬롯을 STA_1 노드에 11개, STA_2 노드에 8개, STA_3 노드에 14개, STA_4 노드에 11로 나누어 할당하였다. Default TDMA 프로파일일 경우, 프레임("TDMA 프레임 구조" 참조) 길이는 100ms이고 슬롯당 데이터 전송량은 200Bytes이므로 14개의 슬롯을 할당받은 STA_3 노드의 최대 전송량은 224Kbps(= 200 Bytes * 8 bits/byte * 14 slots/frame * 1 / 0.1 frames/sec)이다. STA_3 노드에서 STA_4 노드로 향하는 트래픽의 양은 200Kbps이므로, 이번에는 STA_4 노드로 모두 전달될 것이다.

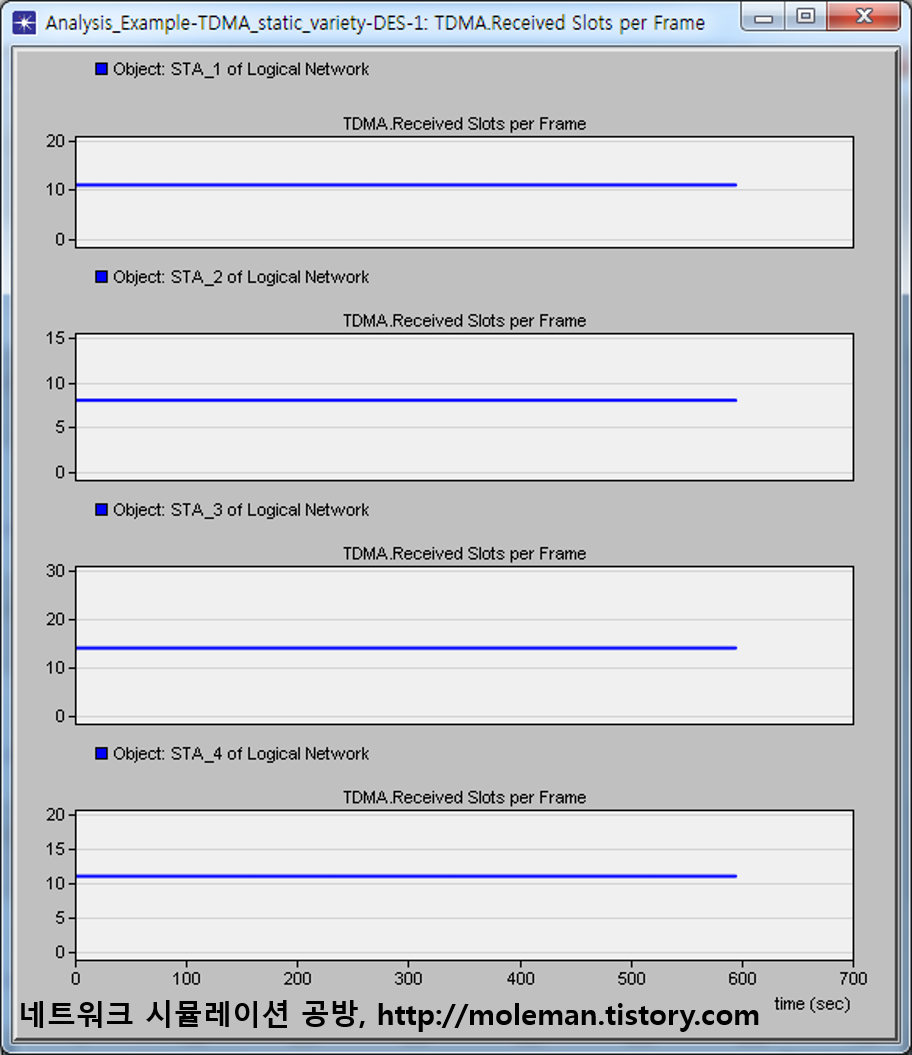

시뮬레이션을 수행한 후, 각 노드에서 할당받은 프레임당 슬롯수를 살펴보면 다음 그림과 같다. 설정해준 것처럼 STA_1 노드와 STA_4 노드가 11개, STA_2 노드가 8개, STA_3 노드가 14개의 슬롯을 매 프레임 할당받은 것을 알 수 있다.

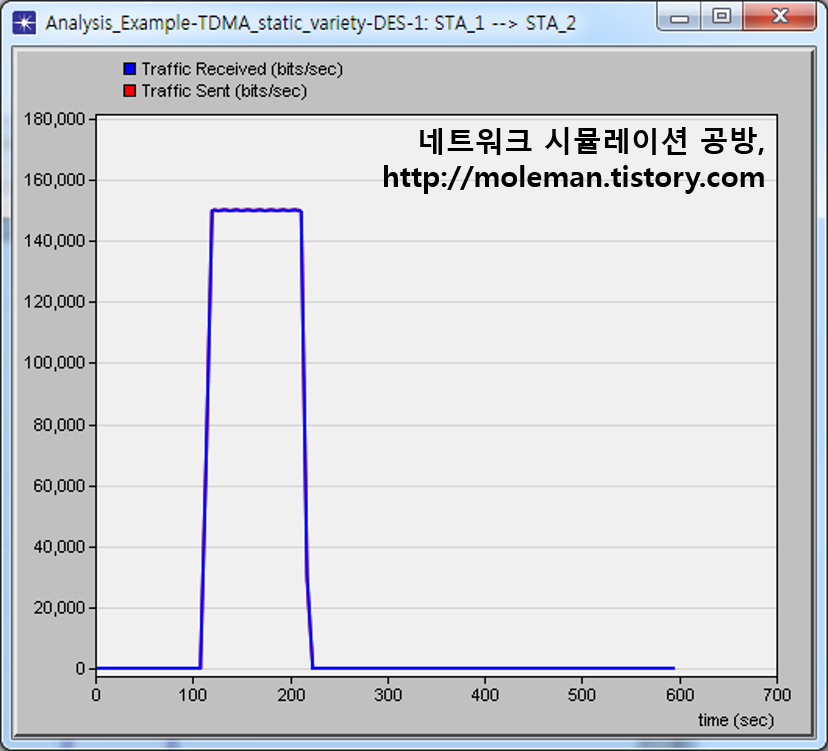

STA_1 노드에서 STA_2 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_1 노드에서 발생한 트래픽이 STA_2 노드로 모두 전달되었음을 보여준다.
STA_3 노드에서 STA_4 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_3 노드에서 발생한 트래픽(200Kbps)도 STA_4 노드로 모두 전달되었음을 보여준다.
