TDMA 예제(1) - 균등 고정 할당

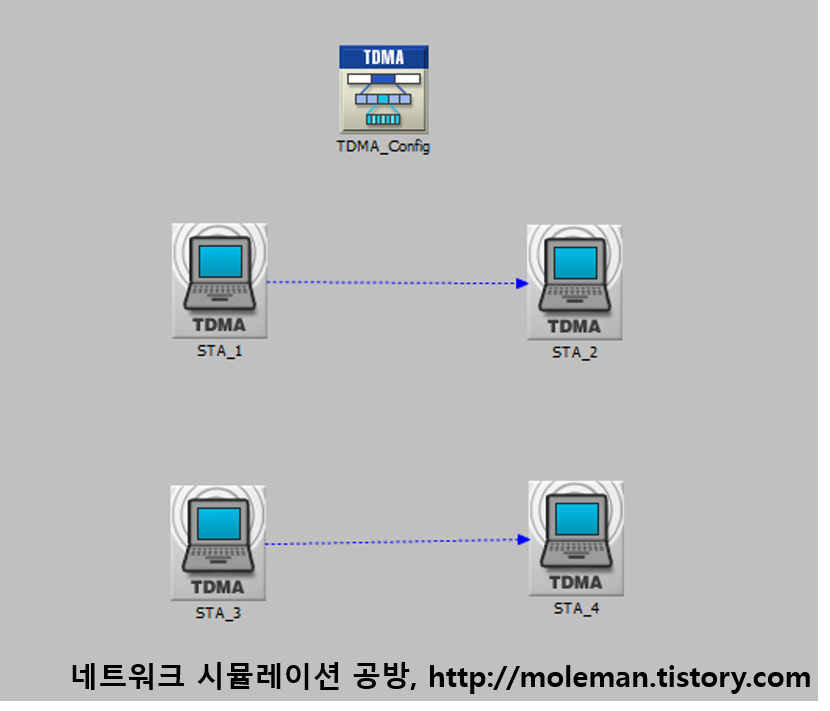

TDMA 모델에서 트래픽 전송이 어떻게 이루어지는지 예제망을 통해 살펴보기로 하자. 다음 그림은 4개의 노드로 이루어진 간단한 TDMA 예제망 구조를 보인 것이다.



TDMA 프로파일로는 Default를 사용하였으며, 이 때 사용할 수 있는 44개의 데이터 슬롯은 4개의 노드에 균등하게 11개씩 고정 할당("TDMA 자원할당 방식" 참조)하였다. Default TDMA 프로파일일 경우, 프레임("TDMA 프레임 구조" 참조) 길이는 100ms이고 슬롯당 데이터 전송량은 200Bytes이므로 11개의 슬롯을 할당받은 노드의 최대 전송량은 176Kbps(= 200 Bytes * 8 bits/byte * 11 slots/frame * 1 / 0.1 frames/sec)이다.
데이터 트래픽 발생을 위해서는 demand 트래픽 플로우가 STA_1 노드에서 STA_2 노드로, STA_3 노드에서 STA_4 노드로 향하도록 각각 배치하였다. STA_1 노드에서 STA_2 노드로 향하는 demand 트래픽의 양은 150Kbps로, STA_3 노드에서 STA_4 노드로 향하는 트래픽의 양은 200Kbps로 설정하였다. 노드의 최대 전송량이 176Kbps이므로 STA_1 노드에서 STA_2 노드로 향하는 트래픽은 모두 전달될 것이고, STA_3 노드에서 STA_4 노드로 향하는 트래픽은 모두 전달되지 못할 것이다.

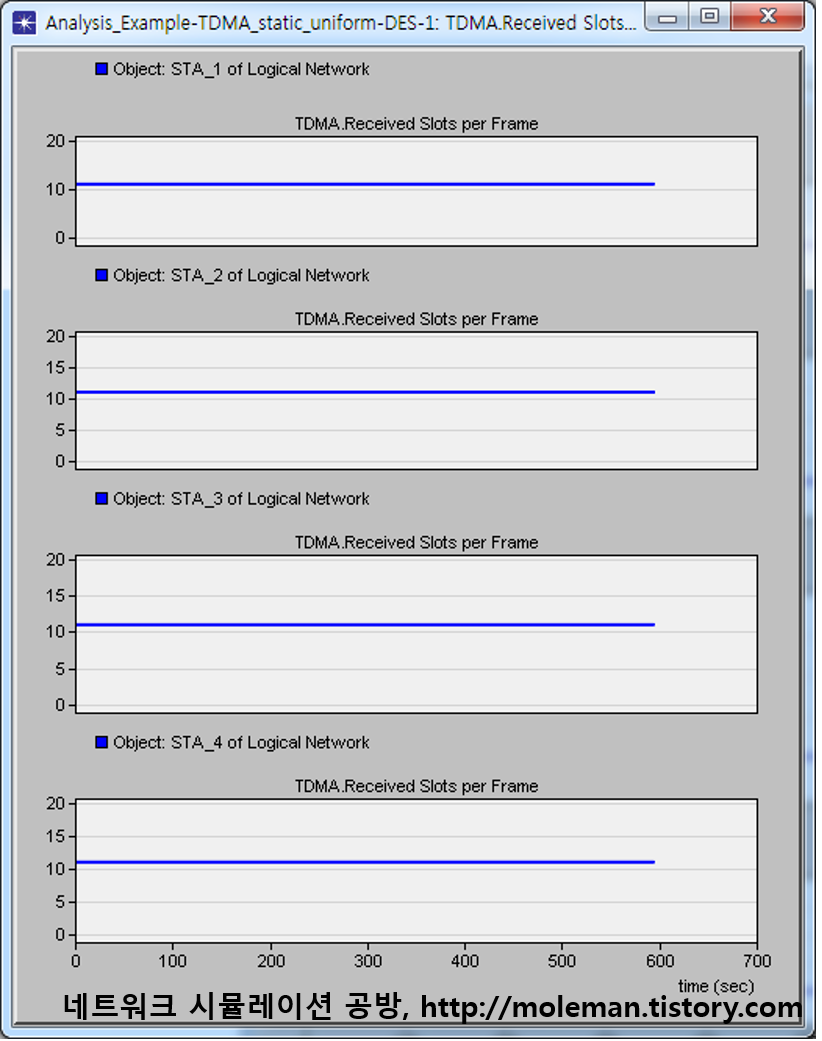

시뮬레이션을 수행한 후, 각 노드에서 할당받은 프레임당 슬롯수를 살펴보면 다음 그림과 같다. 설정해준 것처럼 모든 노드가 매 프레임마다 11개의 슬롯을 할당받은 것을 알 수 있다.

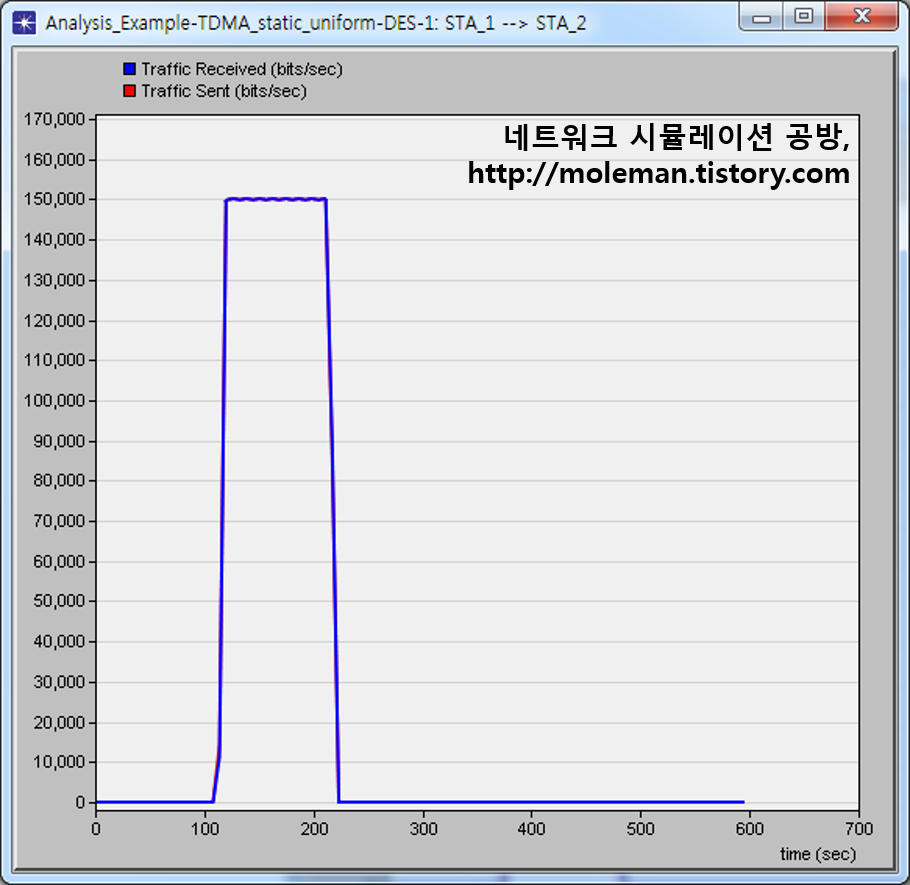

STA_1 노드에서 STA_2 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_1 노드에서 발생한 트래픽이 STA_2 노드로 모두 전달되었음을 보여준다.

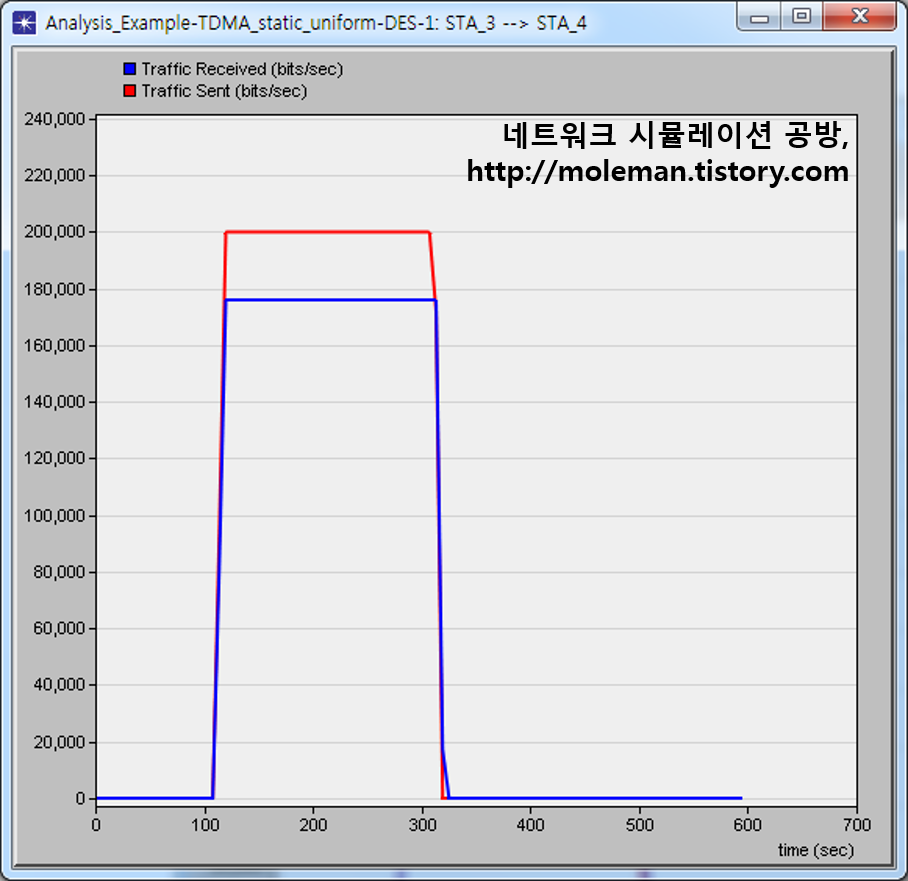

STA_3 노드에서 STA_4 노드로 향한 트래픽의 송수신량을 살펴보면 다음 그림과 같다. STA_3 노드에서 발생한 트래픽(200Kbps)이 모두 전달되지 못하고, 일부(176Kbps)만 STA_4 노드로 전달되었음을 보여준다.
