어플리케이션 타이밍("어플리케이션 사용 패턴(1) - 파라미터 설정" 참조)을 조절하여 하나의 어플리케이션이 프로파일내에서 일정 시간 간격으로 반복 실행되도록 만들수 있음은 "어플리케이션 사용 패턴(3) - 어플리케이션 반복 예제"에서 살펴보았다.

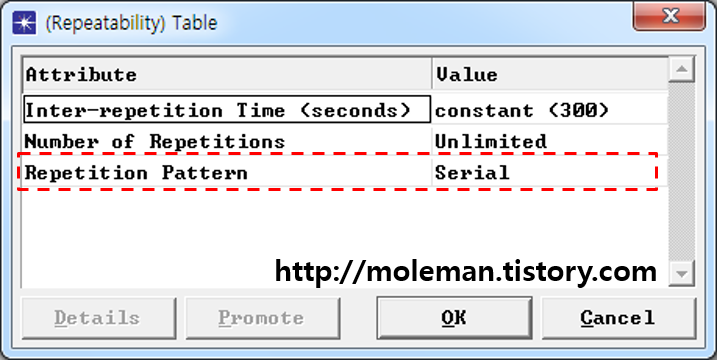

어플리케이션 반복 실행을 설정할 때 주의해야할 또 하나의 사항은 Repetition Pattern이다. Repetition Pattern 속성 항목에는 Serial 또는 Concurrent를 설정해줄 수 있다("어플리케이션 사용 패턴(1) - 파라미터 설정" 참조).
"어플리케이션 사용 패턴(3) - 어플리케이션 반복 예제"에서 보인 결과들은 Repetition Pattern을 Serial로 설정했을 때의 결과이다.

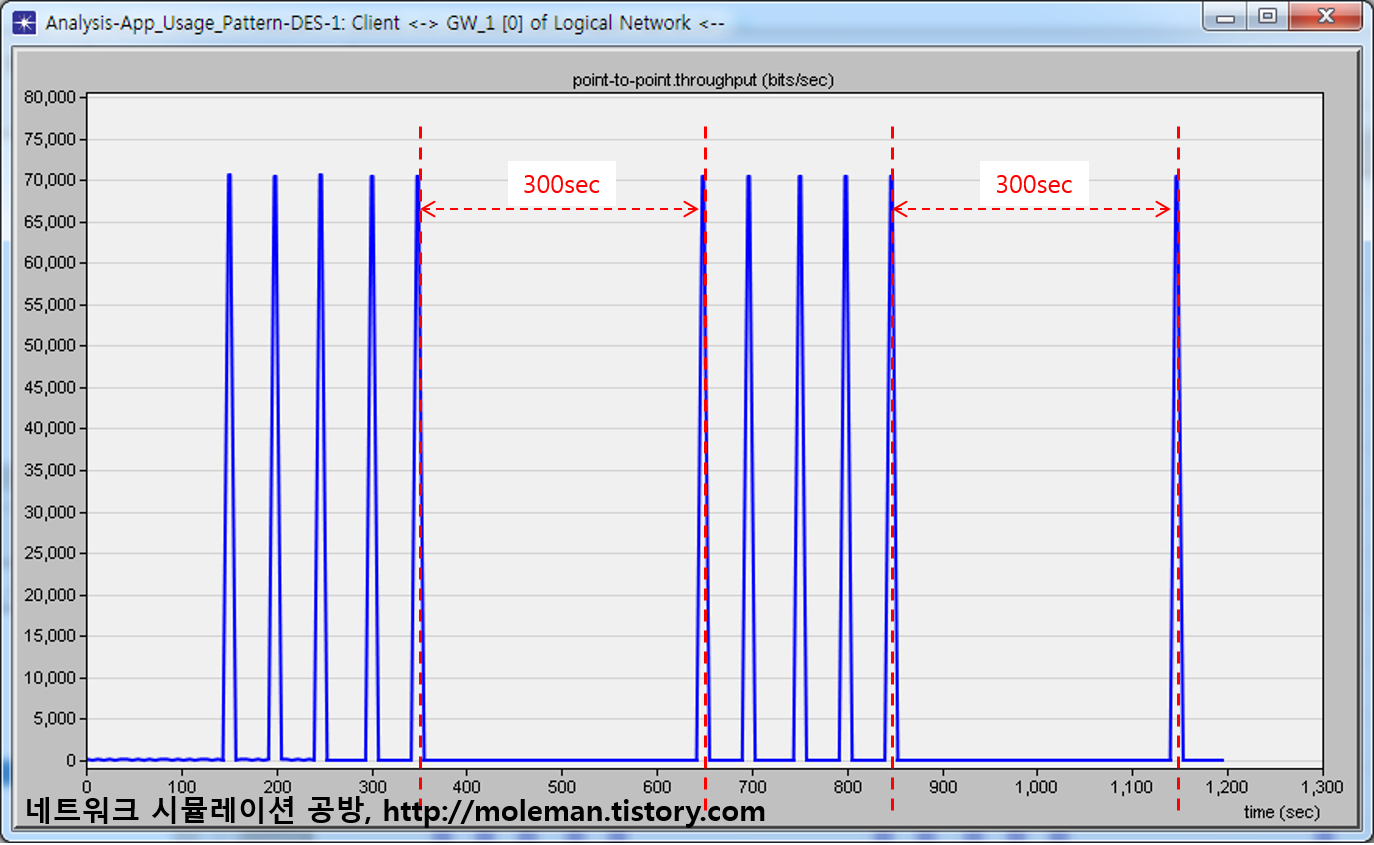

다음은 어플리케이션 타이밍의 Duration은 200초, Inter-repetition Time은 300초이고 Repetition Pattern은 Serial일 때, Client로 노드로 전송되는 트래픽을 다시 보인 것이다.
반복되는 어플리케이션 실행(세션)이 이전 실행이 종료된후 300초의 Inter-repetition Time을 가지고 순차적으로 실행되는 것을 알 수 있다.

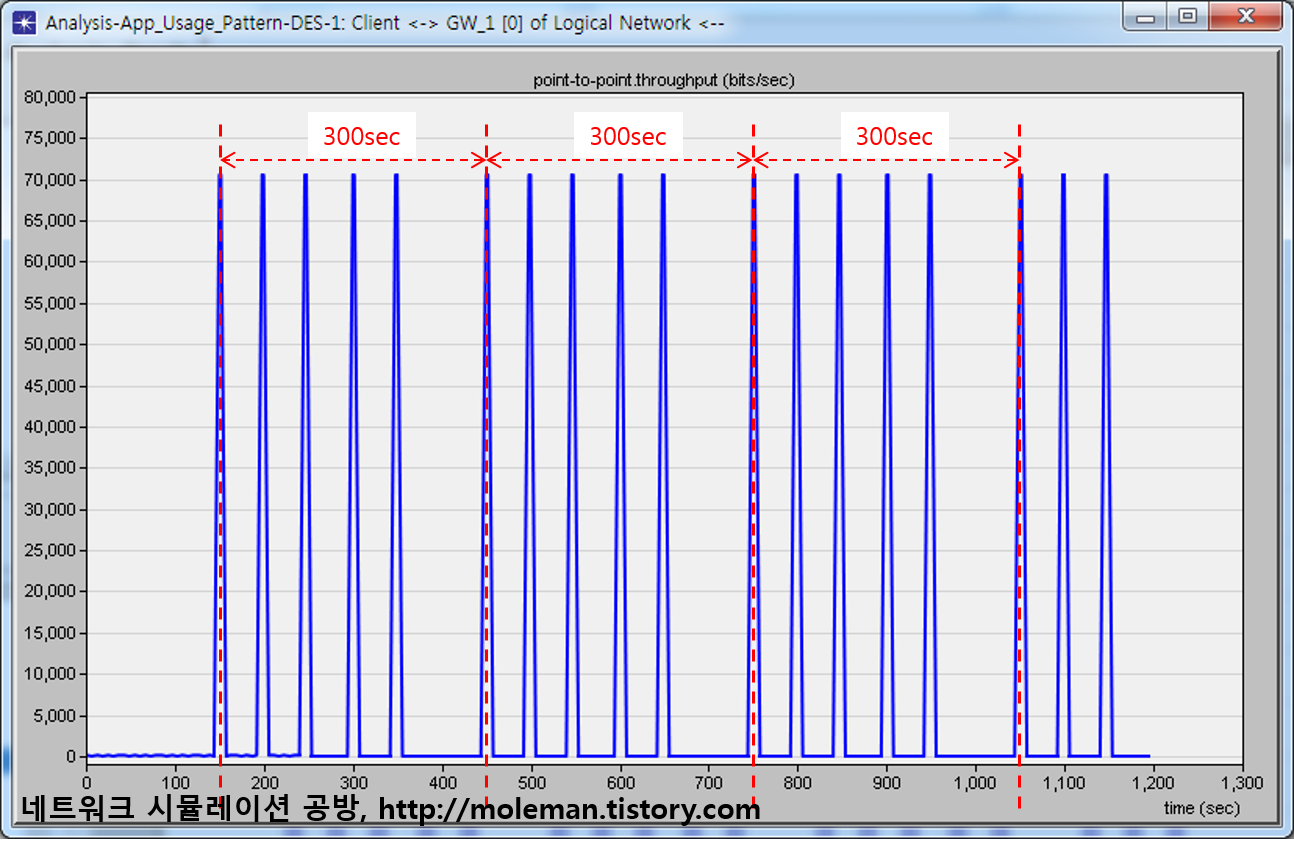

다음은 타이밍의 Duration은 200초, Inter-repetition Time은 300초이고 Repetition Pattern은 Concurrent일 때, Client로 노드로 전송되는 트래픽을 다시 보인 것이다.
반복되는 세션이 이전 세션의 실행 시작과 동시에 300초의 Inter-repetition Time을 가지고 실행되는 것을 알 수 있다.
