어플리케이션 모델을 사용할 때 트래픽 발생 패턴은에 큰 영향을 미치는 프로파일 타이밍과 어플리케이션 타이밍 설정에 대해서는 "어플리케이션 사용 패턴(1) - 파라미터 설정"에서 살펴보았다. 이 설정값에 의해 트래픽 발생 패턴이 실제로 어떻게 영향을 받는지 예제를 통해 살펴보기로 하자.

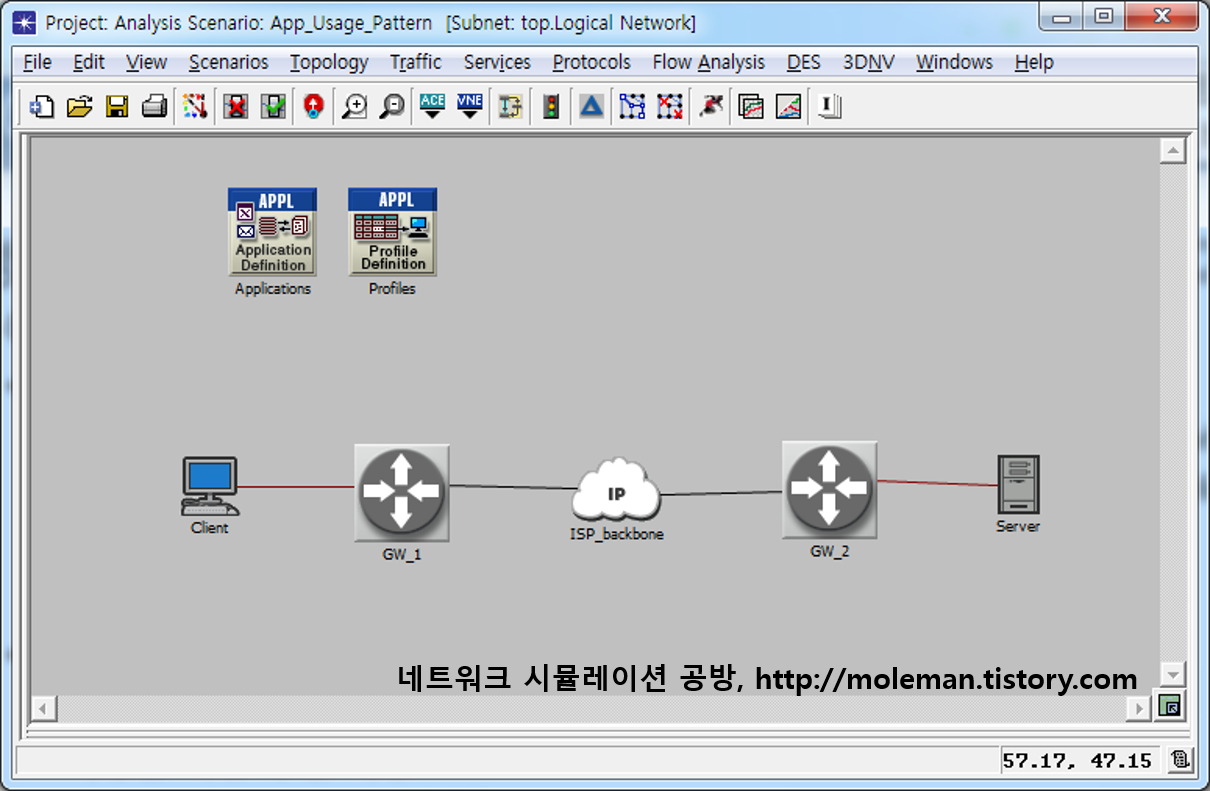

다음은 어플리케이션 사용 패턴을 실험하기 위한 예제망을 보인 것이다. 어플리케이션은 FTP를 이용하여 Server 노드에서 Client 노드로 50KBytes 크기의 파일이 50초마다 전송되도록 설정하였다.
트래픽의 시작 시간을 결정하는 Start Time(프로파일 타이밍)과 Start Time Offset(어플리케이션 타이밍)의 영향을 살펴기로 하자. Start Time을 100초로 설정하고, Start Time Offset을 No Offset으로 설정하였을 때, Client 노드로 전송되는 트래픽을 살펴보면 다음 그림과 같다.
트래픽이 100초부터 발생한 것을 확인할 수 있다.

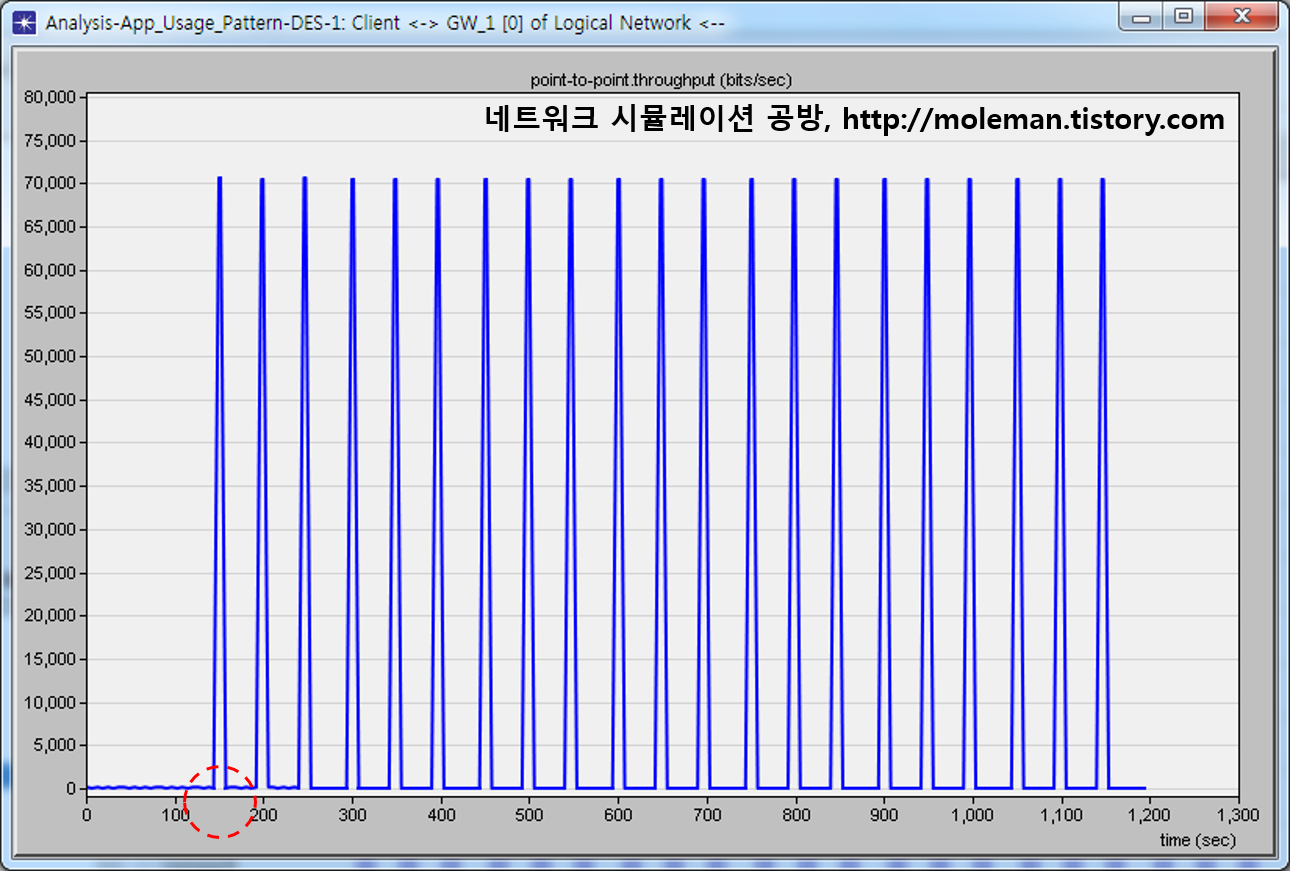

또한, Start Time을 150초로 설정하고, Start Time Offset을 No Offset으로 설정하였을 때는 다음 그림처럼 트래픽이 150초부터 발생한 것을 확인할 수 있으며,

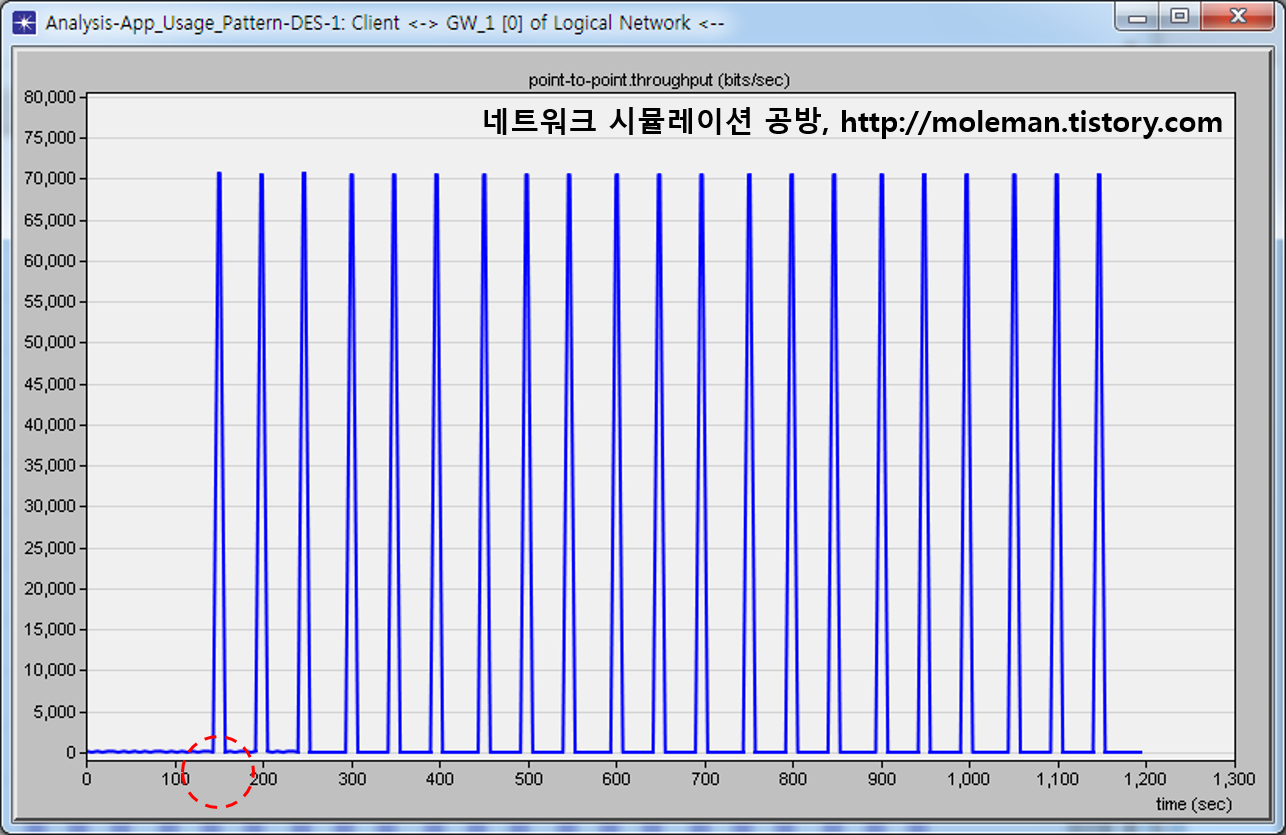

Start Time을 100초로 설정하고, Start Time Offset을 50초로 설정하였을 때도 다음 그림처럼 트래픽이 150초부터 발생한 것을 확인할 수 있다.
즉, 트래픽이 처음 발생하는 시간은 Start Time + Start Time Offset에 해당하는 값이다.
그러면, Start Time과 Start Time Offset은 동일한 것일까? 그렇지는 않다. Start Time은 프로파일이 처음 실행되는 경우에만 적용되고, Start Time Offset은 프로파일이 반복될 때에도 적용되기 때문이다. 즉, 앞의 예제와 같이 프로파일이 반복없이 한번만 실행되는 경우에는 동일한 결과를 보여주만, 프로파일이 반복되는 경우에는 매우 다른 결과를 보여준다.

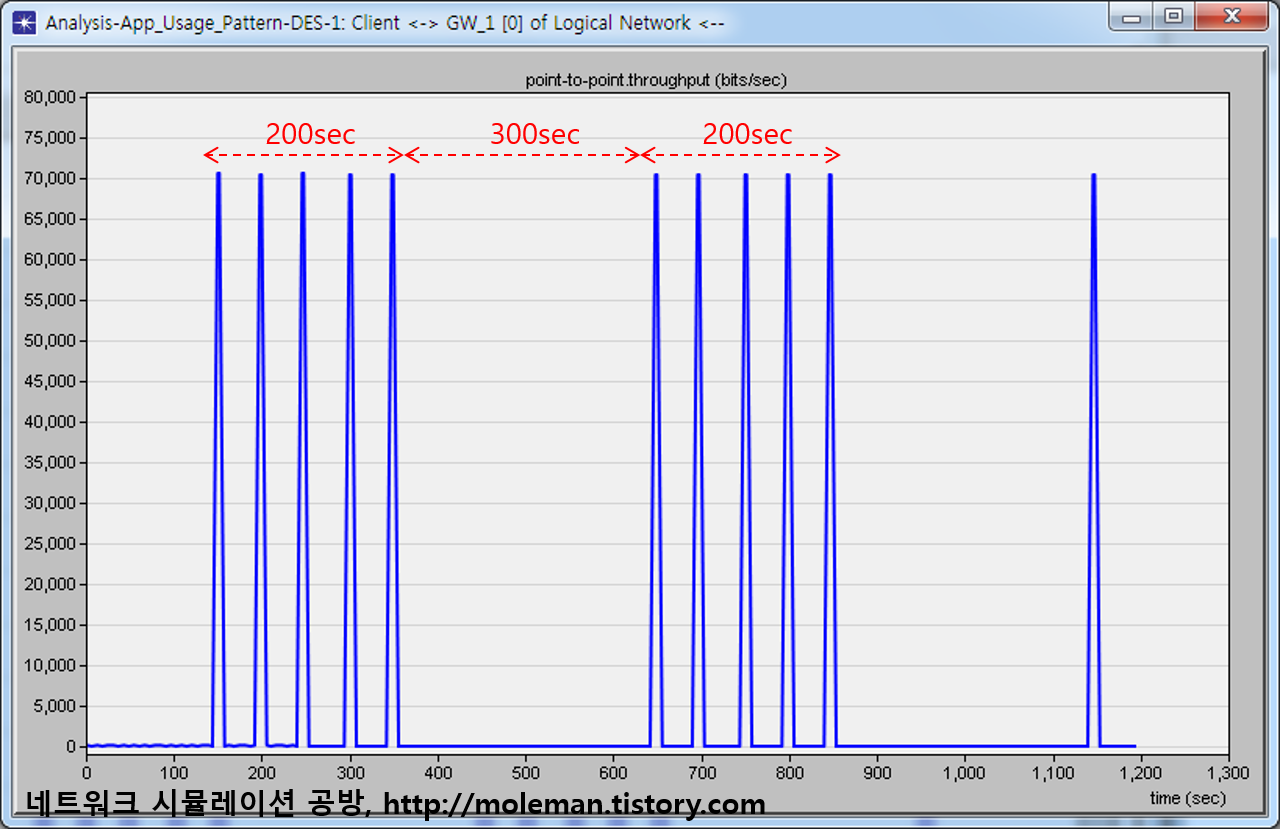

200초의 길이를 가지고 300초 간격마다 반복실행되는 프로파일에 대해서(프로파일의 반복에 대해서는 나중에 다시 살펴볼 것이다), Start Time을 150초로 설정하고 Start Time Offset을 No Offset으로 설정하였을 때 Client 노드에서 전송되는 트래픽을 살펴보면 다음 그림과 같다.
200초의 트래픽 발생구간이 300초의 간격으로 반복되는 것을 확인할 수 있다.

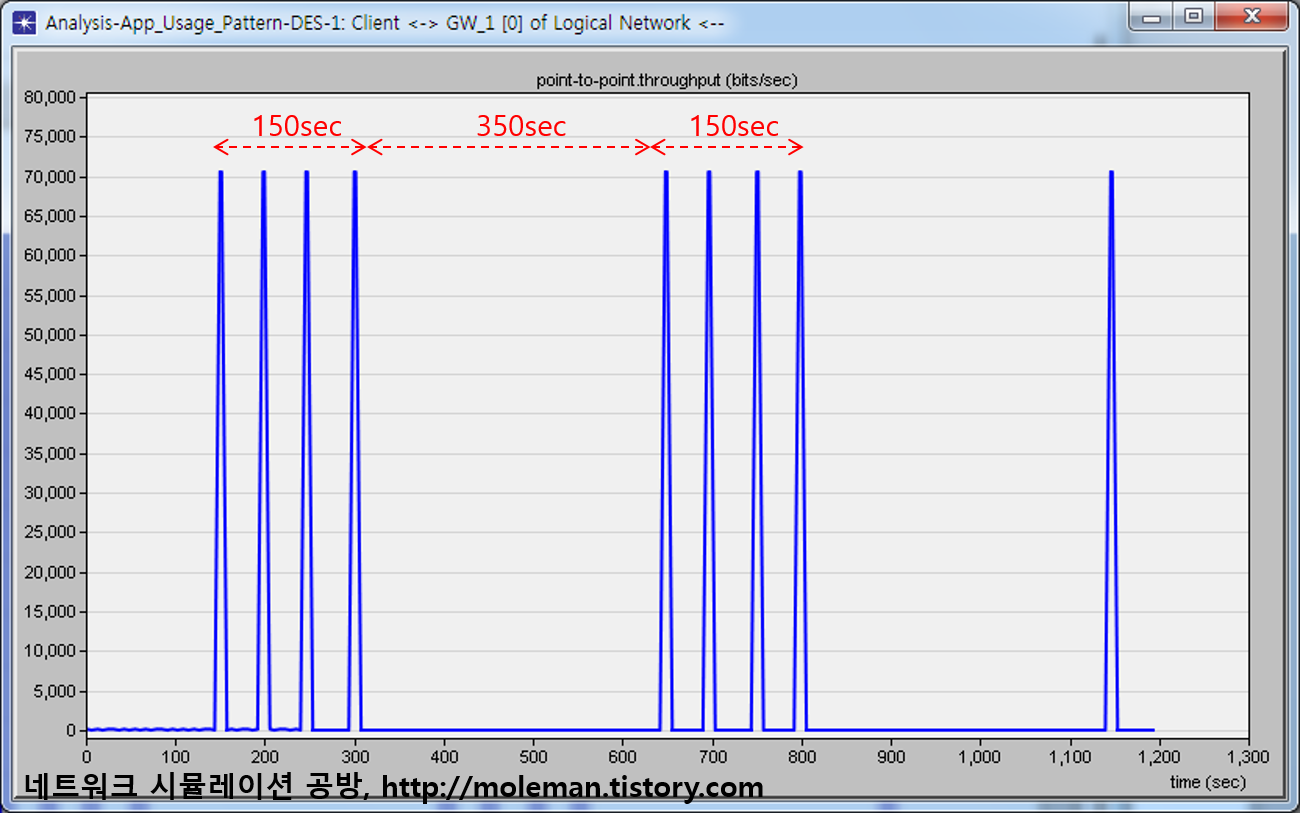

200초의 길이를 가지고 300초 간격마다 반복실행되는 프로파일에 대해서, Start Time을 100초로 설정하고 Start Time Offset을 50초로 설정하였을 때의 결과를 살펴보면 다음과 같다.
트래픽이 최초로 발생하는 시점은 150초로 동일하지만, 트래픽 발생구간이 150초, 반복 간격은 350초로 변경된 것을 확인할 수 있다. 이를 프로파일이 시작될때마다 Offset 50초동안 기다렸다가 트래픽 발생이 시작되기 때문에 나타나는 현상이다.
